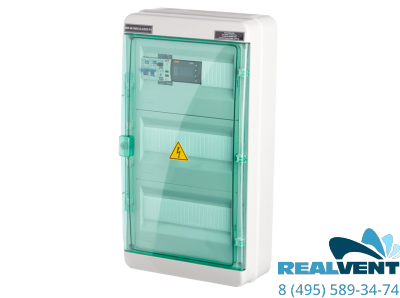

Шкаф автоматики Ballu Machine BM-W для систем с водяным нагревом
Расшифровка маркировки В скобках указаны опции:
BM-W*-SF390-EM390-G220-P1(RCZ**)
RCZ — возможность подключения пульта ZENTEC Z033
Циркуляционный насос применяемый в смесительном узле нагревателя:
P1 — однофазный 230 В;
P3 — трехфазный 380 В
Напряжение питания привода воздушной заслонки:
G220 — 220/230 В;
G24 — 24 В
Параметры вентиляторов:
S — приточный вентилятор;
E — вытяжной вентилятор;
М — прямой пуск электродвигателя вентилятора;
MT — прямой пуск электродвигателя вентилятора и дополнительная защи-
та от перегрузки при помощи моторного автомата;
F*** — частотное управление электродвигателем вентилятора;
RT — трехскоростное управление оборотами вентилятора на лицевой па-
нели шкафа при помощи встроенного автотрансформаторного регулятора;
ARC**** — трехскоростное управление оборотами приточного вентилято-
ра с пульта управления ARC121 (поставляется отдельно), дистанционное
вкл/выкл, задача температуры, индикация режимов работы;
ERC — трехскоростное сблокированное с приточным, управление оборо-
тами вытяжного вентилятора с пульта управления ARC121 (поставляется
отдельно);
1 — однофазный электродвигатель 230 В;
3 — трехфазный электродвигатель 400 В;
30 — мощность электродвигателя до 3,0 кВт
Программа контроллера адаптирована:
W — водяной нагреватель;
E — электрический нагреватель
Серия шкафов автоматики: Ballu Machine
• Управление системами приточной и приточно-вытяжной вентиляции с водяным или электрическим(опционально) нагревателем, водяным или френовым охладителем, рекуперацией, рециркуляцией.
Применение
• Модули обеспечивают:
включение вентиляционной системы и индикацию рабочих режимов;
регулирование температуры в диапазоне +5…+40 °С;
управление приводом воздушной заслонки 230 В с возвратной пружиной;
управление работой и контроль состояния вентилятора;
контроль состояния водяного нагревателя (защита от замораживания по температуре воздуха и обратной воды);
контроль загрязнения воздушного фильтра (реле дифф. давления PS-500-L поставляется отдельно);
отключение системы вентиляции при возникновении аварийных ситуаций;
отключение системы вентиляции по сигналам пожарной сигнализации;
регулирование скорости вентиляторов при помощи внешнихустройств.
Конструкция и материалы
Шкаф управления на базе контроллера Danfoss UNIVERSE 6 в пластиковом корпусе IP65.
Руководство по эксплуатации.
Комплект принципиальных схем.
Регулирование производительности
С помощью переключателей на дверце шкафа.
Уставка температуры воздуха задается на контроллере внутри шкафа.
Уменьшение производительности вентилятора при помощи внешних регуляторов.
Монтаж
Вертикальный на стене внутри любых помещений, за исключением помещений с агрессивными химическими средами.
Для подключения периферийных устройств необходимо выбирать кабель и способ прокладки, соответствующие действующим нормативным требованиям. Рекомендуемый вариант — кабель типа ВВГ-нг с прокладкой в лотке, коробе или в гофрорукаве из ПВХ открытым способом.
Преимущества
Низкая стоимость.
Компактные размеры.
Универсальное программное обеспечение UNIVERSE.
Бренд
Ballu Machine
Код товара
84136
Класс защиты
IP 65
Назначение/применение
Управление системами приточной и приточно-вытяжной вентиляции с водяным или электрическим(опционально) нагревателем, водяным или френовым охладителем, рекуперацией, рециркуляцией
