Охладитель воздуха Remak CHF 70-40/3L

(1)
Код товара: 22442
Наличие: под заказ от 1 дня
Remak
44 861 руб. / шт.
До конца акции осталось:
00дн.
00час.
00мин.
Полное описание
Мощность охлаждения, кВт 15
Подарок при покупке
Дарим подарок при покупке данного товара
Выбрать подарок
Охладитель воздуха Remak  CHF 70-40/3L
Охладитель воздуха Remak CHF 70-40/3L
(1)
Наличие: под заказ от 1 дня
44 861 руб.
Опыт Более 15 лет на рынке кондиционирования, вентиляции и отопления. Более 14 000 оснащенных объектов.
Квалификация Собственный штат проектировщиков, монтажников и специалистов сервисного отдела с минимальным стажем в отрасли - 10 лет.
Гибкий подход Выбор более, чем из 20 000 моделей оборудования под каждый проект, индивидуальные скидки и при оптовых, и при розничных заказах!
Оперативность Постоянное наличие продукции на складах, собственная служба логистики и автопарк, оперативная доставка по всей России.

Применение прямых охладителей

Прямые охладитетели CHF предназначены для охлаждения воздуха в простых вентиляционных системах и в более сложных установках кондиционирования. Целесообразно их использовать совместно с остальными элементами системы Vento, гарантирующей взаимную совместимость и сбалансированность параметров.

Условия эксплуатации

Охлаждаемый воздух не должен содержать твердые, волокнистые, клеящиеся, агрессивные и взрывоопасные примеси, а также химические вещества, вызывающие коррозию или разложение алюминия и цинка. Испаритель заполнен инертным газом, который при подключении в холодильную сеть выпускается. В качестве наполнителя используются хладагенты R123, R134a, R152a, R404a, R407c, R410a, R507, R12, R22 (ASHRAE Number).

Типоразмеры

Охладители поставляются в восьми типоразмерах согласно размерам А х В соединительного фланца.

Типоразмеры охладителей

Стандартные охладители трехрядные. На заказ, в соответствии с расчетом по программе AeroCAD можно поставить нестандартное исполнение прямых охладителей. Подсоединение охладителей по воздуху соответствует остальным компонентам системы Vento. Охладители позволяют проектировщику покрыть весь диапазон расхода воздуха системы Vento.

Место установки

При выборе расположения охладителя в вентоборудовании рекомендуется соблюдать следующие правила:
■ Прямые охладители могут работать в положении, которое позволяет отводить конденсат.
■ Необходимо обеспечить контрольный и сервисный доступ к охладителю.
■ Перед охладителем должен устанавливаться воздушный фильтр, защищающий его от загрязнения (если он отсутствует перед обогревателем).
■ Для достижения максимальной холодопроизводительности необходимо подключить охладитель противоточно.
■ Охладитель можно устанавливать перед и за вентилятором.
■ Если охладитель устанавливается за вентилятором, рекомендуется предусмотреть между ними участок для стабилизации потока воздуха (например воздуховод длиной 1-1,5 м).

Материалы, конструкция

Корпус охладителя изготавливается из оцинкованного листа с изоляцией от конденсации влаги. Поверхность теплообмена создают алюминиевые пластины толщиной 0,1 mm, натянутые на медные трубки 0,10 mm. Стандартные охладители CHF выпускаются трехрядные с переменной геометрией (ST 25x22 mm). Используемые материалы тщательно контролируются и обеспечивают длительный срок службы и надежность. Испарители при их производстве заполняются азотом. Испарители стандартно поставляются в левом исполнении при виде по направлению потока воздуха и оснащены каплеуловителем, изолированной ванной для отвода конденсата и интегрированным датчиком для защиты от замерзания. Охладители можно заказать также без каплеуловителя.

Конструкция прямого охладителяителя

Обозначение прямых охладителей

Схема типового обозначения охладителей в проектах и заявках указана на рис. 3.

Рисунок 3. Типовое обозначение охладителей CHF

Выше указанная спецификация без кода отвечает складской конфигурации изделия, т.е. трехрядному левому исполнению с каплеуловителем. Другое исполнение (например без каплеуловителя) должно быть специфицировано кодом. Охладитель является конфигурируемым изделием, которое преимущественно заказывается при подборе по программе AeroCAD, автоматически генерирующей код.

Размеры и вес
Подсоединение охладители имеют в зависимости от типоразмера.

Подбор прямого охладителя

Для каждого прямого охладителя существует номограмма термодинамических зависимостей. По номограммам можно по исходному заданию установить все необходимые параметры охладителя, отвечающие этому заданию. Номограммы составлены для трехрядных охладителей при наиболее часто используемой температуре испарения + 5°С:

■ исходные заданные параметры
- выбранный типоразмер охладителя
- расход воздуха (скорость в сечении)
- входная расчетная температура воздуха (+25°С, +30°С, +35°С)
- относительная влажность воздуха (40%, 50% или 60%)

■ итоговые установленные параметры
- выходная температура воздуха
- холодопроизводительность
- потеря давления по воздуху

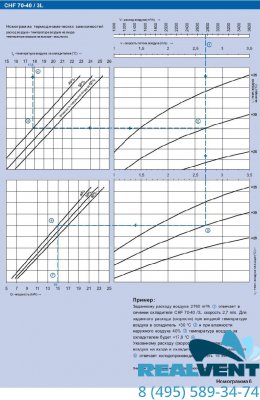

Номограмма термодинамических зависимостей

Порядок подбора охладителей

■ Для исходных величин 1, 2, 3 по номограмме устанавливается температура воздуха за охладителем 4.
■ Если температура на выходе 4 равна или выше требуемой, охладитель отвечает заданным условиям.
■ Для исходных параметров 1, 5, 6 по номограмме выбирается максимальная холодопроизводительность прямого охладителя при заданном расходе.
■ Для заданного расхода воздуха по номограмме на выбирается потеря давления охладителя, необходимая для покрытия потерь давления на оборудовании и для выбора соответствующего вентилятора.
Потеря давления по воздуху устанавливается для всех охладителей по номограмме:

Номограмма падения давления

Благодаря унифицированной конструкции прямых охладителей, потеря давления зависит только от скорости потока воздуха. Номограмма содержит также переводные кривые для пересчета расход - скорость для всех типоразмеров охладителей.

Монтаж, эксплуатация, сервис

Монтаж, эксплуатацию и сервис включая компрессорно-конденсаторный блок может производить только специализированная монтажная фирма в соответствии с действующим законодательством.
■ Прямые охладители не обязательно устанавливать на самостоятельные подвески, они могут быть установлены в канал воздуховода. Однако ни в коем случае нельзя загружать охладители CHF напряжением, особенно скручиванием от подсоединенной трассы.
■ Перед монтажом на переднюю соединительную поверхность фланца охладителя наклеивается самоклеящееся уплотнение. Монтаж фланцев отдельных элементов системы Vento осуществляется при помощи оцинкованных болтов и гаек М8. Токоведущее соединение необходимо обеспечить при помощи веерных шайб с обеих сторон на одном из соединений фланца или при помощи плетеного медного проводника.


Бренд Remak
Код товара 22442
Теплоноситель фреон
Воздуховод Прямоугольный
Управление Электронное
Материал Оцинкованный лист
Мощность охлаждения, кВт 15
Размер канала, мм 700х400
Назначение/применение Охлаждение воздуха в системах вентиляции и кондиционирования
Габариты, мм 720х420х307
Тип охладителя фреоновый
