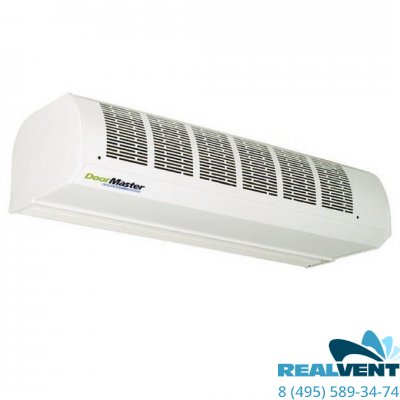

Электрическая тепловая завеса Remak C1-E1-150 TR

Звоните прямо сейчас! Наши менеджеры помогут подобрать тепловую завесу под Ваш объект!

Основные характеристики
Воздушные завесы DoorMaster создают невидимый аэродинамический барьер с целью ограничения свободного течения воздуха между внутренней и внешней средой, например у входа в здание. Важной функцией является смешение проникшего наружного воздуха степлым воздухом в помещении, что способствует ограничению неприятного ощущения от холодного потока воздуха. Если завеса правильно подобрана, она повышает внутренний комфорт и одновременно снижает эксплуатационные расходы. Завесы DoorMaster предназначены для внутренней установки в горизонтальном положении над входным проемом. Промышленные завесы серии P можно устанавливать как горизонтально, так и вертикально.

Завеса работает в воздухе без грубых частиц пыли, жиров, химических испарений и других загрязнений. Завеса устанавливается в среде с нормальным классом влияния в соответствии с IEC 364-3/A1. Использование в агрессивной среде, вне здания, влажной среде с конденсацией воды или во взрывоопасной среде запрещено! Версии с электрообогревом и без обогрева можно эксплуатировать при температуре до -5 оС (в среде без конденсации влаги). Версия с водяным обогревом (W) не имеет защиты от замерзания, поэтому устанавливается в отапливаемых помещениях (от +5 оС до +40 оС). В противном случае необходимо обеспечить непрерывную подачу горячей воды, во избежание замерзания теплоносителя.

Комфортные завесы серии C1:
- Современный дизайн
- Тихий ход
- Высокий КПД
- Низкие эксплуатационные расходы

Назначение
Завесы DoorMaster серии C1 предназначены для внутренней установки над входными дверями. Максимальная высота установки 2,5 м. По конструкции завесы более подходят к небольшим помещениям с частым перемещением людей. Современный дизайн позволяет их использовать в помещениях с высокими эстетическими требованиями. Завесы используются в административных зданиях, магазинах, гостиницах, ресторанах, банках, больницах, почтах, АЗС и т.д.

Описание конструкции
Панели из окрашенного листа прикреплены к безрамной конструкции. Боковые панели из ламината. Стандартное исполнение с оттенком RAL 9002. Внутренние компоненты от передовых европейских производителей. Тангециальные вентиляторы обеспечивают тихий ход и экономию энергии. Изоляция закрытой завесы IP 20.

Способ установки
Завесы C1 укрепляются на подвесной профиль при помощи резьбовых стержней M8. При установке на стену, можно дополнительно заказать настенные консоли. Подвесной профиль входит в стандартную поставку.

Сторона исполнения завес C1
Сторона исполнения завес определяется при виде на панель всасывания. Завеса C1 я содяным обогревом выпускается как правая, т.е. подключение водяного обогревателя с правой стороны. Электроподключение завес C1 расположено также с правой стороны.

Обогрев воздуха
Обогрев воздуха является следующей основной функцией завесы. При помощи обогрева обеспечивается смешение холодного наружного воздуха с теплым воздухом, выходящим из завесы. Завесы поставляются с водяным или электрическим обогревом. Завесы без обогрева целесообразно использовать только в исключительных случаях, когда обогрев воздуха необходимо исключить (например, в охлаждаемых помещениях).

Электрический обогрев
Обогрев воздуха (версии E1 и E2) осуществляется при помощи электрического отопительного регистра, состоящего из нержавеющих оребренных низкотемпературных стержней с большой площадью теплообмена. Мощность электрического обогрева можно выбрать из двух вариантов - вариант мощности определяется буквами E1 и E2 в обозначении завесы: E1 - вариант со стандартной отопительной мощностью, вариант E2 - с повышенной мощностью электрообогрева. У завес в исполнении E1 обогрев включается всегда только на полную мощность, у завес в исполнении E2 обогрев включается или на полную мощность или на половину мощности.

Подключение и защита
- завесы стандартно оснащены клеммами для подключения внештатного оборудования (выключатели / переключатели) - сама завеса не содержит никаких элементов управления
- дополнительную защиту от коротного замыкания необходимо обеспечить вне завесы
- перед главным приводом электроэнергии нобходимо установить главный сервисный замыкаемый рубильник для надежного отключения завесы от сети
- подводящий и управляющий кабели подводятся к завесе сверху, завесы сверху оснащены сальниковыми проходными изоляторами
- моторы вентиляторов всех типов завес оснащены защитными термоконтактами
- завесы содержат все элементы защиты, необходимые для обеспечения безопасной эксплуатации

Регулирование оборотов вентиляторов
Снижение оборотов ограничивает эффективность применения завесы, однако в некоторых случаях целесообразно использовать регулирование (особенно при дополнительном обогреве, при закрытых дверях, для снижения рабочего шума завесы).
Завесы D2 в стандартном исполнении оснащены моторами, мощность которых можно регулировать при импользовании командоаппарата на 3 ступенях.
Завесы C1 в стандартном исполнении поставляются без регулирования оборотов вентиляторов, однако под заказ в завесу можно установить 3 ступенчатый регулятор оборотов. Масса регулятора около 1,5 кг.
Для включения односкоростных завес можно использовать любой однополюсный выключатель.
Производитель такие выключатели не поставляет.
Командоаппараты для завес с регулированием мощности вентиляторов мощно заказать в качестве аксессуаров совместно с завесой.
Примечание: Схемы подключения завес и описание клемм для подключения прилагаются вместе с Руководством по монтажу и эксплуатации, которое поставляется вместе с каждой завесой.

Регулирование электрообогрева C1 и D2
Завесы C1-E1 оснащены электрообогревателем с одной секцией и обеспечивают только одноступенчатый обогрев, т.е. при регулировании обогрева калорифер включается на полную мощность.
Остальные завесы с электрообогревом, т.е. C1-E2 и все завесы D2 (E1 и E2), оснащены обогревателем, разделенным на две самостоятельные секции.
У завес C1-E2, D2-E1 обе секции имеют одинаковую мощностьи позволяют управлять обогревом завесы на двух ступенях (1/2-1), у завес D2-E2 секции имеют разную мощность (1:2) и позволяют плавное регулирование на трех ступенях (1/3-2/3-1).

Настройка ступени мощности
Завесы оснащены силовыми элементами включения - контакторами, которые обеспечивают подключение электроэнергии отопительным стержням (к каждой секции отопительного регистра относится один контактор). Управление осуществляется при помощи внешних элементов управления, которые подключаются к соединительным клеммам завесы. Выключатели должны быть подобраны минимально на напряжение 230 V AC / 1A.
Односекционным отопительным регистром можно управлять при помощи однополюсного выключателя. Производитель такие выключатели не поставляет.
Двухсекционным отопительным регистром можно управлять при помощи двойного выключателя (I-II), или можно использовать трехступенчатый командоаппарат (RAB 90E).
Ручное управление отопительной мощности можно заменить автоматическим в зависимости от температуры воздуха, при помощи комнатного термостата.
Производитель завес поставляет комнатные термостаты в качестве принадлежностей. Включение отопительного регистра (и при многоступенчатом включении) производится одновременно, всегда на полную мощность. Также можно использовать комбинированный термостат с интегрированным трехступенчатым регулированием оборотов вентиляторов.
Примечание: Регулирующий термостат (комнатный) необходимо разместить в таком месте, на которое влияет отопление завесы (вблизи дверей, "под завесой" на стене).

Защита электрического обогревателя
Основное внутреннее (эксплуатационное) регулирование температуры воздуха на выходе из завесы обеспечивается при помощи встроенного (настроечного) термостата.
Настройка температуры воздуха на выходе осуществляется при помощи управляющего элемента на регулирующем термостате (ТН 167). Максимально допустимая устанавливаемая температура 45 оС, данная температура устанавливается при производстве завес. При необходимости можно осуществить коррекцию установки температур по нисходящей.
В случае превышения установленной температуры при эксплуатации завесы, термостат отключает отопительный регистр, а вентиляторы продолжают работать с оборотами, установленными на командоаппарате, после охлаждения регистр автоматически включается.
Примечание: В некоторых случаях, в зависимости от установленной ступени оборотов вентиляторов (максимальная или средняя), или установленной ступени обогрева, а также в зависимости от внешних условий (в холодную погоду), достижение установленной температуры может быть не достигнуто, поэтому регистр может работать непрерывно.
Учитывая температурную инерционность отопительного регистра, для завес с электробогревом рекомендуется применять включение завесы при помощи дверного контакта, так как нагрев отопительного регистра обычно длится дольше, чем открывание и закрывание дверей.

Блокировка нагрева электрического обогревателя
Электрообогреватель завесы активен только при работающих вентиляторах (замыкание контактора вентилятора) на всех ступенях оборотов. Если вентилятор не включен, не включается и электрический обогреватель.

Охлаждение электрообогревателя
При отключении завесы (выключение при помощи командоаппарата), когда температура выше, чем установленная на термостате, для обеспечения немедленного охлаждения оборудования кратковременно включаются вентиляторы на максимальную ступень мощности. При снижении температуры, происодит автоматическая остановка моторов.

Защита от перегрева (рабочий и регулирующий термостаты)
Завесы с электрообогревом содержат 2 защитные петли с регулируемыми термостатами:
- Рабочий защитный термостат SM2060 / 60 oC: Также, как у эксплуатационного регулирования, рабочие защитные термостаты (60 оС) размещены на корпусе электрообогревателя и рядом с вентиляторами (SM2060). Подключаются последовательно с катушками контакторов электрического регистра.
- Аварийный термостат (SM2080) обеспечивает сигнал для надежного отключения всей завесы (т.е. отключение главного привода-автомата защиты) в случае, если температура превсит максимально допустимую границу на корпусе мотора или корпусе обогревателя.
Завеса должна иметь на приводе дополнительную защиту, имеющую минимальную защиту напряжения при помощи выбивной катушки, которая должна быть подключена к клеммам контура аварийного термостата (ТК-ТК).
