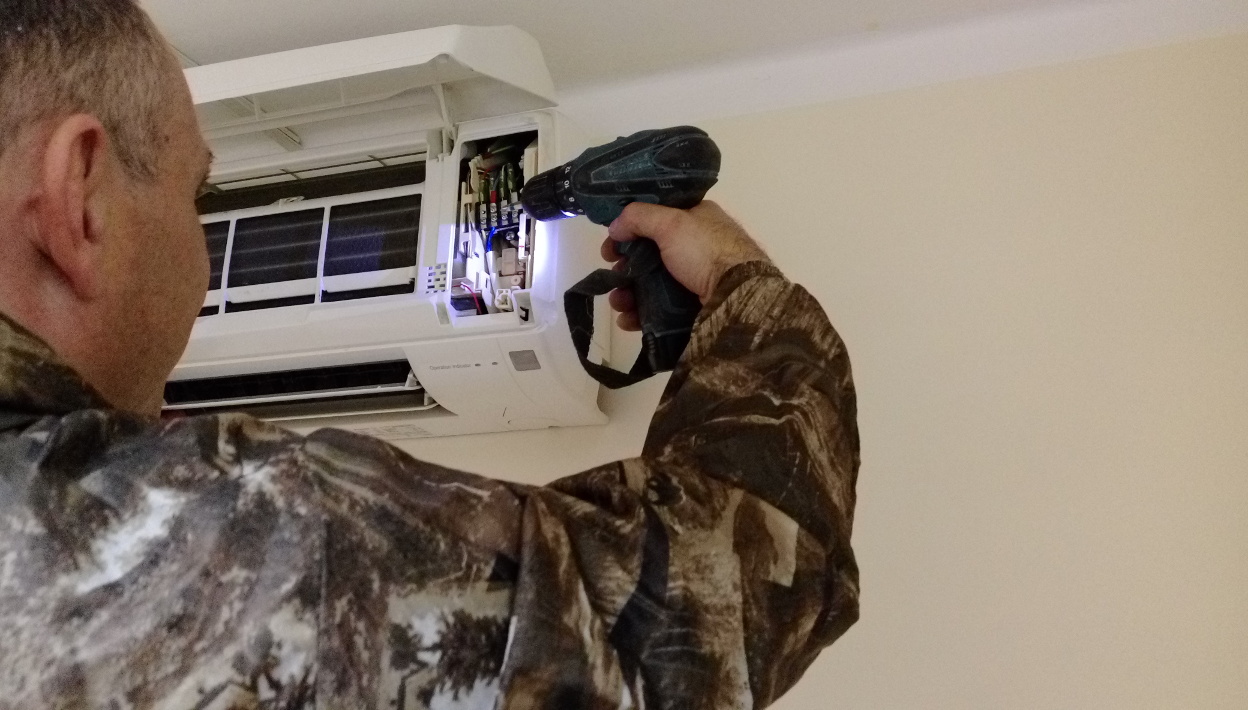

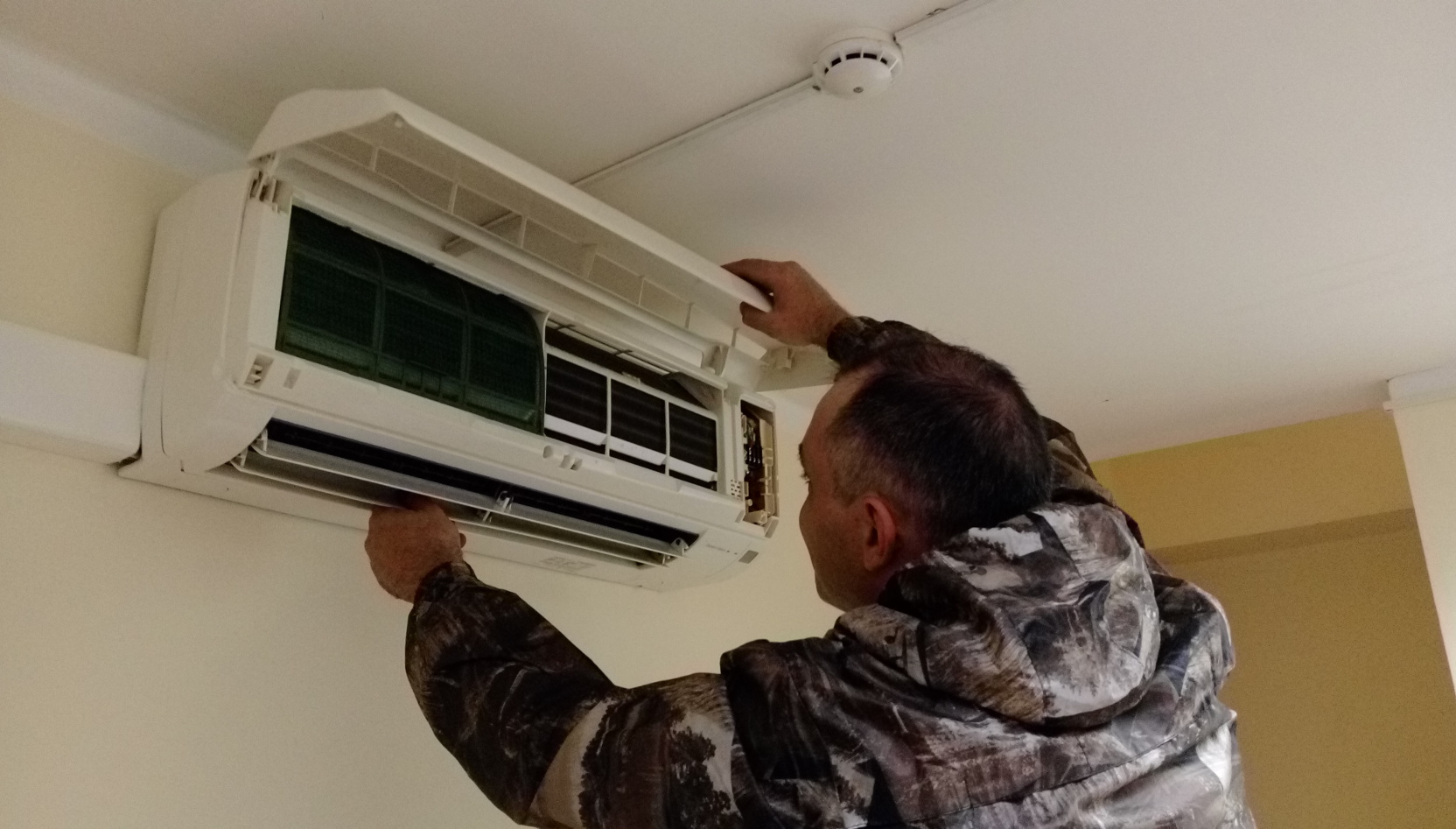

Монтаж сплит-системы
Сплит-системы представляют собой кондиционер, который имеет внутренний и внешний блоки, соединяемые между собой межблочной трассой (фреоновый трубопровод, управляющий провод и кабель питания). Такие устройства требуют специальной установки, которая выполняется только после предварительной оценки объемов работ.
Базовый монтаж климатической системы происходит в несколько этапов:
- пробивка отверстия в наружной стене, диаметром менее 40 мм;
- установка наружного блока на ровную бетонную или кирпичную стену на балконе или под окном, без привлечения промышленных альпинистов;
- монтаж внутреннего блока на ровную бетонную или кирпичную стену;
- прокладка межблочной трассы длиной максимум 5 метров без использования штробления;
- прокладка дренажной трубы длиной менее 2 метров без штробления;
- прокладка трассы внутри помещения трасса в пластиковом коробе размером 60х60 мм и длиной менее 1 метра без штробления;
- прокладка трассы без короба снаружи помещения;
- укладка кабеля питания длиной до 3 метров в специальный короб размером 15х15 мм и длиной до 2 метров.
Для определения окончательной стоимости монтажа климатической системы на объект выезжает инженер. Данная услуга стоит 500 рублей (по Москве). Предварительную оценку предстоящих работ можно получить, позвонив менеджерам по телефону.
Перед началом монтажа климатической системы заказчик должен выполнить подготовку места, указанного инженером, а также провести к нему электропитание.
| Стандартный (базовый) монтаж бытовой сплит-системы | ||
| Модель сплит-системы | Хладопроизводительность, кВт | Цена, руб. |
| Модель сплит-системы 07, 09 | до 2,60 | 15 000 |
| Модель сплит-системы 12 | до 3,60 | 16 000 |
| Модель сплит-системы 14, 15, 16 | до 5,00 | 17 000 |
| Модель сплит-системы 18 | до 7,00 | 17 000 |
| Модель сплит-системы 24, 30 | до 8,50 | 18 000 |
| Модель сплит-системы 36 | до 10,00 | 25 000 |
| Модель сплит-системы 60 | до 18,50 | 28 000 |

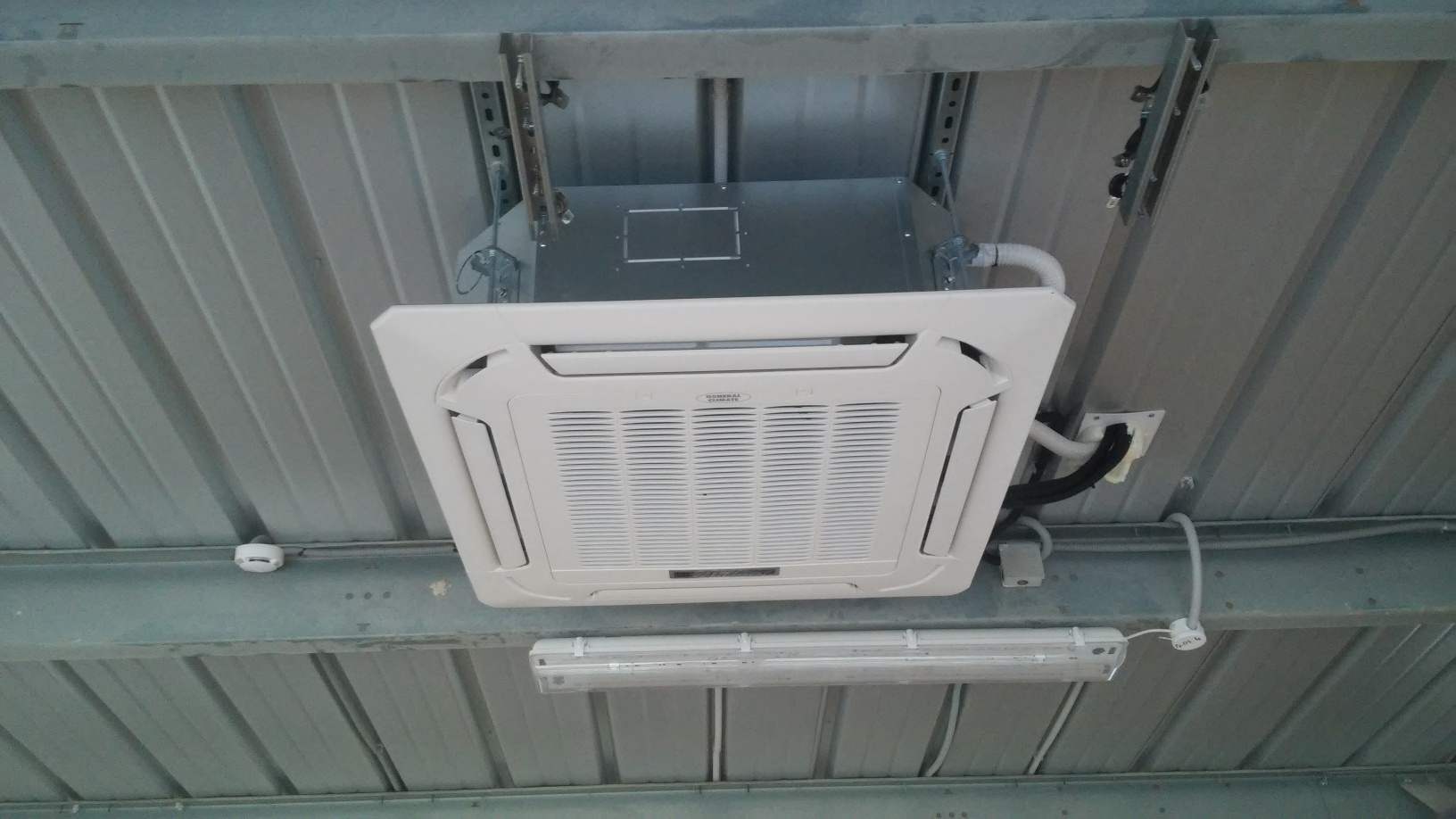

Монтаж полупромышленной сплит-системы: кассетной, напольно-потолочной, колонной, канальной (без разводки воздуховодов).
| Стандартный (базовый) монтаж полупромышленной сплит-системы | ||
| Модель полупромышленной сплит-системы | Хладопроизводительность, кВт | Цена, руб. |
| Модель сплит-системы 07, 09 | до 2,50 | 18 000 |
| Модель сплит-системы 12 | до 3,50 | 19 000 |
| Модель сплит-системы 18 | до 5,00 | 20 000 |
| Модель сплит-системы 24 | до 7,50 | 22 000 |
| Модель сплит-системы 36 | до 14,00 | 28 000 |
| Модель сплит-системы 48, 60 | до 18,50 | 32 000 |
Примечание: стандартный монтаж полупромышленной сплит системы аналогичен стандартному монтажу настенной сплит-системы.
В случае необходимости или по желанию Заказчика климатическая система может быть установлена с использованием дополнительных работ (нестандартный монтаж).
- Установка системы в два этапа. Как правило, проводится во время капитального ремонта в помещении. Изначально происходит закладка коммуникаций в подготовленные штробы. После этого выполняются чистовые работы, монтируются блоки и производятся пусконаладочные работы.
- Установка наружного блока кондиционера силами промышленных альпинистов.
- Прокладка дополнительной трассы (свыше 5 метров).
- Монтаж зимнего комплекта.
- Установка защитного козырька или антивандальной решетки на уличном блоке.
- Установка дренажной помпы и отвод дренажа в канализацию.
- Штробление и другие дополнительные работы.
В таком случае стоимость нестандартного монтажа сплит-системы рассчитывается инженером на объекте в индивидуальном порядке.
| Вид услуги и материалов | Цена, руб. |
| Дополнительная трасса для сплит-системы до 3.5 кВт, м.п. | 750 |
| Дополнительная трасса для сплит-системы от 3.5 до 7.0 кВт, м.п. | 850 |
| Дополнительная трасса для сплит-системы от 7.0 до 8.5 кВт, м.п. | 950 |
| Дополнительная трасса для сплит-системы от 8.5 до 14.5 кВт, м.п. | 1 100 |
| Дополнительная трасса для сплит-системы от 14.5 до 18.5 кВт, м.п. | 1 300 |
| Установка зимнего комплекта | 6 500 |
| Установка защитного козырька | 1 500 |
| Установка антивандальной решетки | 2 000 |
| Автомат питания с установкой в электрощит | 1 000 |
| Штробление в кирпиче, за м.п. | 600 |
| Штробление в бетоне, за м.п. | 1 100 |
| Дополнительный короб 60 х 100 мм, за м.п. | 400 |
| Дополнительный короб 60 х 60 мм, за м.п. | 300 |
| Дополнительный короб 15 х 15 мм, за м.п. | 150 |
| Дополнительный электрокабель для кондиционера до 3.5 кВт, с монтажом, за м.п. | 100 |
| Дополнительный электрокабель для кондиционера от 3.5 до 7.5 кВт, с монтажом, за 1 м.п. | 150 |
| Пробивка дополнительного отверстия под основную трассу в перегородке из гипсокартона, шт | 200 |
| Пробивка дополнительного отверстия под основную трассу (стена толщиной до 80 см) | 500 |
| Пробивка дополнительного отверстия под основную трассу в капитальной стене при толщине стены свыше 80 см, за каждые полные или не полные 10 см, шт | 200 |
| Стесненные условия работы | договорная |
| Прокладка трассы через дополнительную стену, перегородку, шкаф и т.д. | от 500 |
| Повторный выезд | 500 |
Установка мульти сплит-системы
При установке мульти климатической системы каждый внутренний блок рассматривается в качестве отдельной сплит-системы соответствующей мощности. В таком случае цена монтажа кондиционеров, купленных не в нашей компании, возрастает на 30% относительно действующего прайса.

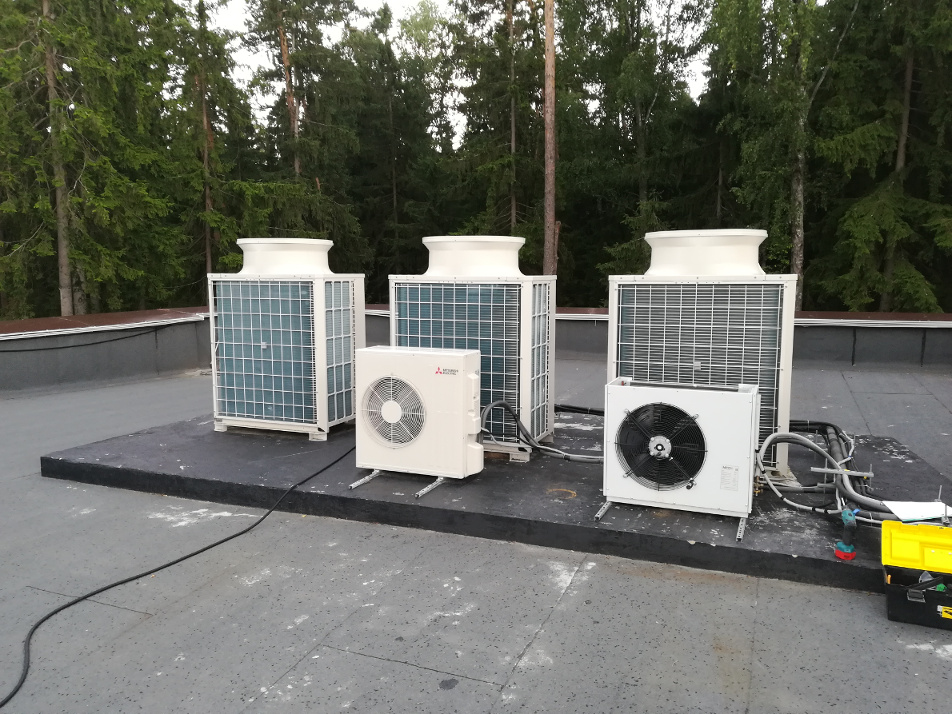

Установка мультизональных (VRF) систем
Мультизональные или VRF-системы кондиционирования имеют один или несколько объединенных в одну группу наружных блоков, при этом число внутренних блоков может достигать 80 штук. При установке таких комплексов необходимо:
- иметь опыт работы с крупногабаритным оборудованием;
- знать правила монтажа кабельных трасс и разветвителей;
- уметь работать с центральным контроллером системы.
Установка мультизональной системы кондиционирования значительно сложнее, чем монтаж сплит-систем. Именно поэтому следует доверять работы только квалифицированному персоналу, имеющему соответствующее образование и навыки.
Монтаж VRV и VRF систем можно разделить на несколько этапов:
- прокладка фреоновых коммуникаций. Для равномерной подачи теплоносителя к потребителям на магистрали устанавливаются специальные рефнеты-распределители. Для проверки трассы и обнаружения возможных утечек она тестируется под высоким давлением;
- прокладка кабелей управления и электропитания. Этот этап происходит одновременно с укладкой трассы фреоновых коммуникаций;
- прокладка труб для отвода конденсата. В мультизональных системах жидкость из внутренних блоков по трубам уходит в ливневую или общую канализацию. На отводы в обязательном порядке устанавливаются сифоны;
- монтаж внутренних блоков. Потребители (тепловые завесы, настенные, потолочные, напольные кондиционеры и другое оборудование) устанавливаются внутри помещений в соответствии с разработанным проектом. Способ монтажа выбирается исходя из особенностей места установки и самого устройства;
- установка наружного блока VRV/VRF системы. Она может выполняться специально подготовленной площадке на земле или на крыше объекта. Необходимо обеспечить хорошую амортизацию для нейтрализации вибраций от работающего блока;
- соединение всех теплотрасс и кабелей. После монтажа всех блоков происходит финальная сборка системы. Трубы и провода подключаются к устройствам;
- откачка воздуха, заправка тепловой магистрали хладагентом. Для этого производится вакуумирование холодильного контура и закачивается нужный для конкретной системы объем фреона;
- запуск системы. Включение всех устройств системы и финальная настройка.
| Наружные блоки, хладопроизводительность | Цена от, руб | |
| от 10 до 20 кВт | шт | 18 200 |
| от 20 до 35 кВт | шт | 29 120 |
| от 35 до 50 кВт | шт | 39 200 |
| от 50 до 100 кВт | шт | 58 000 |
| Внутренние блоки настенного типа | ||
| до 3,5 кВт | шт | 5 700 |
| от 3,5 кВт до 5 кВт | шт | 6 400 |
| от 5 кВт до 7 кВт | шт | 7 100 |
| от 7 кВт | шт | 7 800 |
| Напольно-потолочные, кассетные, подвесные | ||
| до 5 кВт (18) | шт | 8 000 |
| до 10 кВт (25-30) | шт | 8 700 |
| до 14 кВт (36-48) | шт | 10 150 |
| до 18 кВт (60) | шт | 11 640 |
| Канальные | ||
| до 5 кВт (18) | шт | 7 280 |
| до 10 кВт (25-30) | шт | 8 700 |
| до 14 кВт (36-48) | шт | 10 000 |
| до 20 кВт (60) | шт | 11 640 |
| до 28 кВт (90) | шт | 13 100 |
| Монтаж проводного пульта управления | шт | 1 400 |
| Монтаж группового и центрального пульта управления | шт | 2 900 |
| Монтаж ВР блоков: (устройство смены режима работы) | ||
| до 5 внутренних блоков | оп. | 7 200 |
| до 8 внутренних блоков | оп. | 8 700 |
| до 13 внутренних блоков | оп. | 11 500 |
| до 16 внутренних блоков | оп. | 14 500 |
| Заправка фреоном VRV системы (свыше 50 кВт. коэф. 2) | 7 200 | |
| Монтаж рефнет-разветвителей: | ||
| Диаметр до 28,6 мм | оп. | 2 100 |
| Диаметр до 31,8 мм | оп. | 3 200 |
| Диаметр до 44,45 мм | оп. | 3 600 |
| Диаметр свыше 44,45 мм | оп. | 4 300 |
| Монтаж коллектора: | ||
| На 4 внутренних блока | оп. | 3 600 |
| На 7 внутренних блоков | оп. | 5 800 |
| На 10 внутренних блоков | оп. | 8 000 |
| Монтаж фреоновой трассы (по жидкостной трубе) | ||
| 1/4 | п.м. | 400 |
| 3/8 | п.м. | 550 |
| 1/2 | п.м. | 960 |
| 5/8 | п.м. | 1 380 |
| 3/4 | п.м. | 1 700 |

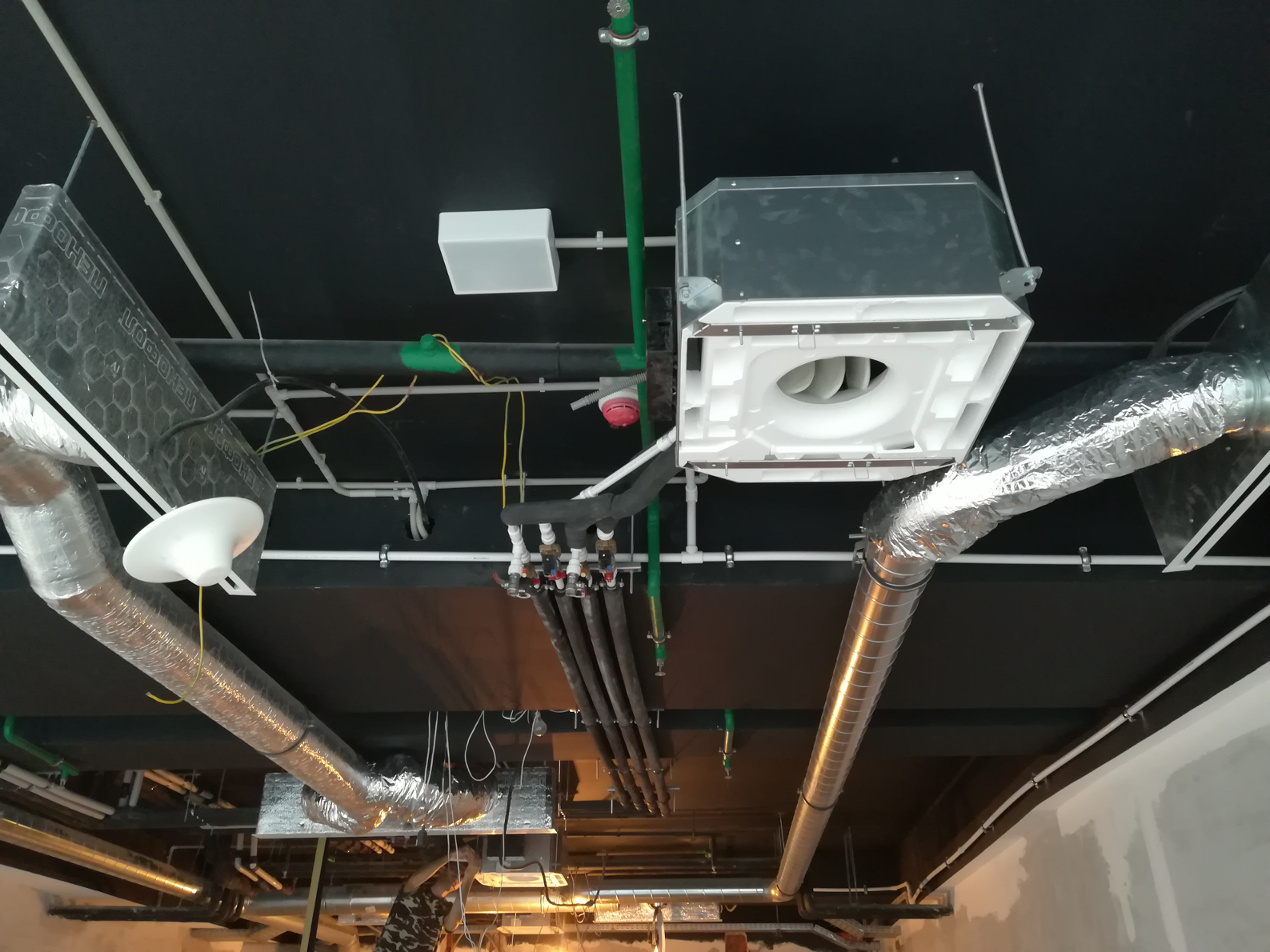

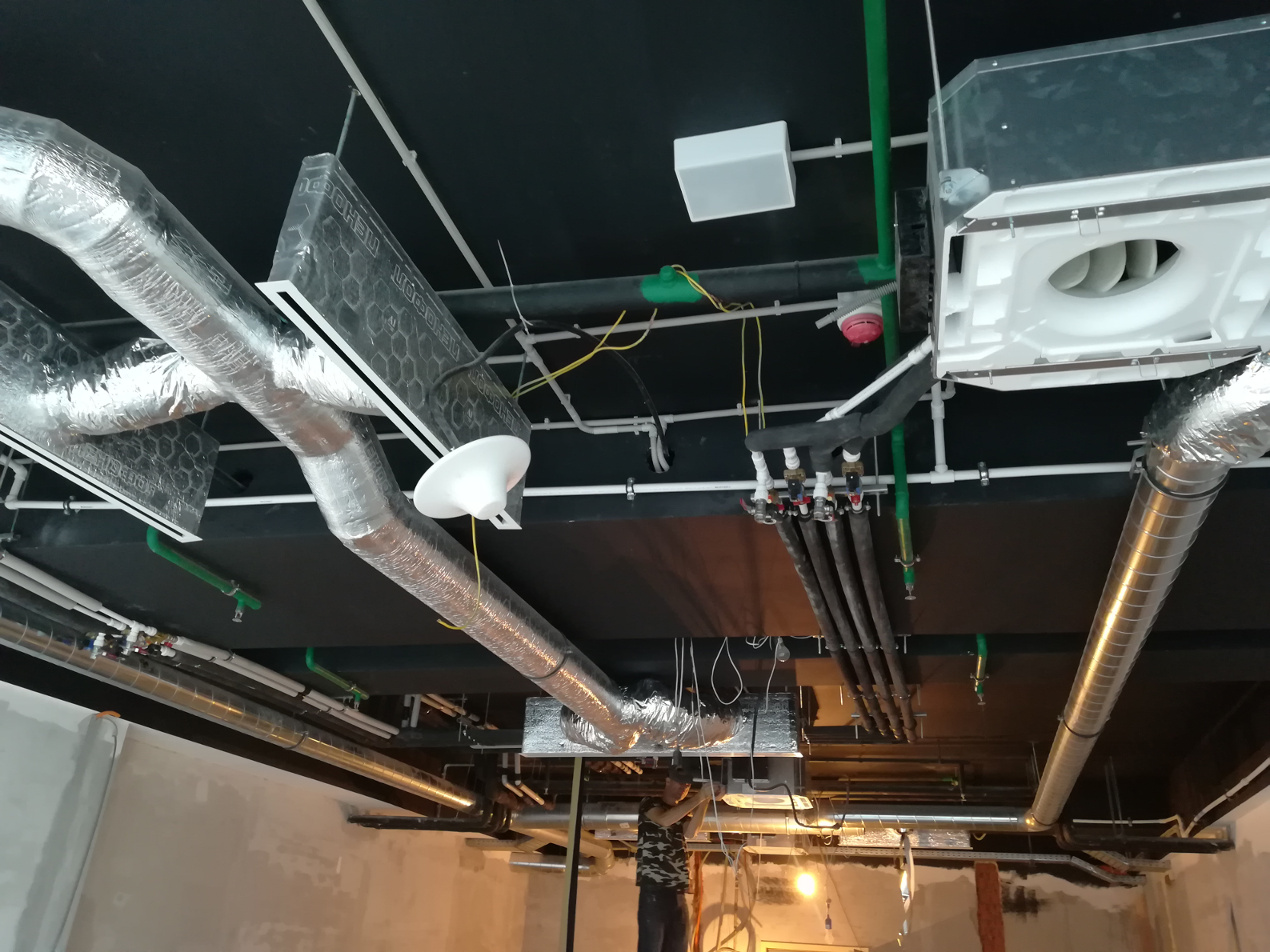

Монтаж системы чиллер – фанкойл
Фанкойл является частью общей климатической системы здания и представляет собой внутренний блок благодаря которому поддерживается необходимая температура и микроклимат в помещении.
Чиллер — это специальное оборудование, которое применяется для охлаждения жидких веществ.
Стандартный монтаж фанкойла двухтрубного типа включает в себя следующие работы:
- установка фанкойла;
- монтаж узла обвязки по воде: манометров, кранов, трехходовых клапанов и термометров;
- разводка и теплоизоляция трубопроводов;
- подключение устройств к электросети (кабелем длиной максимум 5 метров), установка пультов управления;
- общее тестирование системы трубопроводов на герметичность, её балансировка и пусконаладка фанкойлов.
| Стандартный монтаж двухтрубных фанкойлов | ||
| Модель фанкойла | Хладопроизводительность, кВт | Цена, руб. |
| Настенный фанкойл | до 5,00 | От 6 000 |
| Настенный фанкойл | до 8,00 | От 8 000 |
| Настенный фанкойл | до 10,00 | От 10 000 |
| Кассетный фанкойл | до 5,00 | От 9 500 |
| Кассетный фанкойл | до 8,00 | От 10 500 |
| Кассетный фанкойл | до 12,00 | От 12 000 |
| Кассетный фанкойл | До 18,00 | договорная |
| Канальный фанкойл | до 5,00 | От 9 500 |
| Канальный фанкойл | до 8,00 | От 10 500 |
| Канальный фанкойл | до 12,00 | От 12 000 |
| Канальный фанкойл | До 18,00 | договорная |
| Монтаж проводного пульта управления | От 1500 | |
| Стоимость дополнительных работ и расходных материалов | ||
| Вид услуги и материалов | Цена, руб. | |
| Установка адаптера канального фанкойла, шт. | 500 | |
| Теплоизоляция адаптера, шт | 300 | |
| Монтаж гибкого воздуховода, м.п. | 150 | |
| Монтаж гибкого теплоизолированного воздуховода, м.п. | 200 | |
| Установка дренажной помпы, шт. | 2000 | |
| Прокладка дренажной системы, м.п. | 100 | |
| Прокладка полипропиленовой, металлопластовой трубы, трубы из сшитого полиэтилена в теплоизоляции, м.п. | 200 | |
| Точка пайки полипропиленовой, соединения металлопластиковой и полиэтиленовой трубы, ед. | 100 | |
| Монтаж трехходового клапана, шт. | 1500 | |
| Подключение фанкойла к магистрали, шт. | 1000 | |
| Протяжка пультового кабеля, м.п. | 75 | |
| Установка пульта управления, подключение, шт. | 1000 | |
| Протяжка силового кабеля, м.п. | 50 | |
| Установка диффузоров в потолок, подсоединение к воздуховоду, шт. | от 150 руб/шт | |
| Монтаж решеток, шт. | от 150 руб/шт | |
| Установка шарового крана, шт. | 300 | |
| Опрессовка магистрали теплоносителя | От 1000 | |
| Монтаж кабель-канала, м.п. | 150 | |
| Дополнительный короб 60 х 100 мм, за м.п. | 400 | |
| Дополнительный короб 60 х 60 мм, за м.п. | 300 | |
| Дополнительный короб 15 х 15 мм, за м.п. | 150 | |
| Стесненные условия работы | договорная | |
| Повторный выезд | 500 | |
Предварительная стоимость монтажа чиллеров
| Монтаж чиллера: | Цена от, руб | |
| - до 50 кВт | шт | 23 600 |
| - от 51 до 200 кВт | шт | 144 000 |
| - от 201 до 400 кВт | шт | 200 000 |
| - свыше 401 кВт | шт | 600 000 |
| Монтаж полипропиленовых труб: | ||
| - PN10, PN20, PN25 с пайкой и фитингами | п.м. | 300 |
| - PN32, PN40 с пайкой и фитингами | п.м. | 400 |
| - PN50, PN60 с пайкой и фитингами | п.м. | 460 |
| - PN75, PN90 с пайкой и фитингами | п.м. | 520 |
| Монтаж металлопластиковой трубы с фитингами | ||
| - ᴓ 15,20 | п.м. | 270 |
| Монтаж металлопластиковой трубы с фитингами | ||
| - ᴓ 15,20 | п.м. | 270 |
| - ᴓ 25,32 | п.м. | 320 |
| Теплоизоляция трубопроводов трубным теплоизоляционным материалом: | ||
| - типа «Термафлекс» | п.м. | 150 |
| - типа «Роквел»: | ||
| - до ᴓ 90 мм | п.м. | 200 |
| - свыше ᴓ 90 мм | п.м. | 260 |
| Теплоизоляция трубопроводов листовым теплоизоляционным материалом: | м2 | 690 |
Демонтаж климатического оборудования
По желанию Клиента персонал компании «РеалВент» выполняет демонтаж старого климатического оборудования.
| Демонтаж климатической техники | |
| Вид услуги | Цена (50% стоимости соответствующего монтажа) |
| Демонтаж внешнего блока сплит-системы до 3.5 кВт | 50% стоимости соответствующего монтажа |
| Демонтаж внешнего блока сплит-системы от 3.5 до 7.0 кВт | |
| Демонтаж внешнего блока сплит-системы от 7.0 до 8.5 кВт | |
| Демонтаж внутреннего блока сплит-системы до 3.5кВт | |
| Демонтаж внутреннего блока сплит-системы от 3.5 до 7.0кВт | |
| Демонтаж внутреннего блока сплит-системы от 7.0 до 8.5 кВт | |
| Демонтаж защитного козырька, шт. | |
| Демонтаж трассы 1м.п. | |
| Демонтаж фанкойла | |
